天正华意蓄电池测试仪【手持式超声波局部放电检测仪】_直流电阻测试仪出厂价qy55.com
更新时间:2025-05-30 21:16:15
Tags: 手持式超声波局部放电检测仪

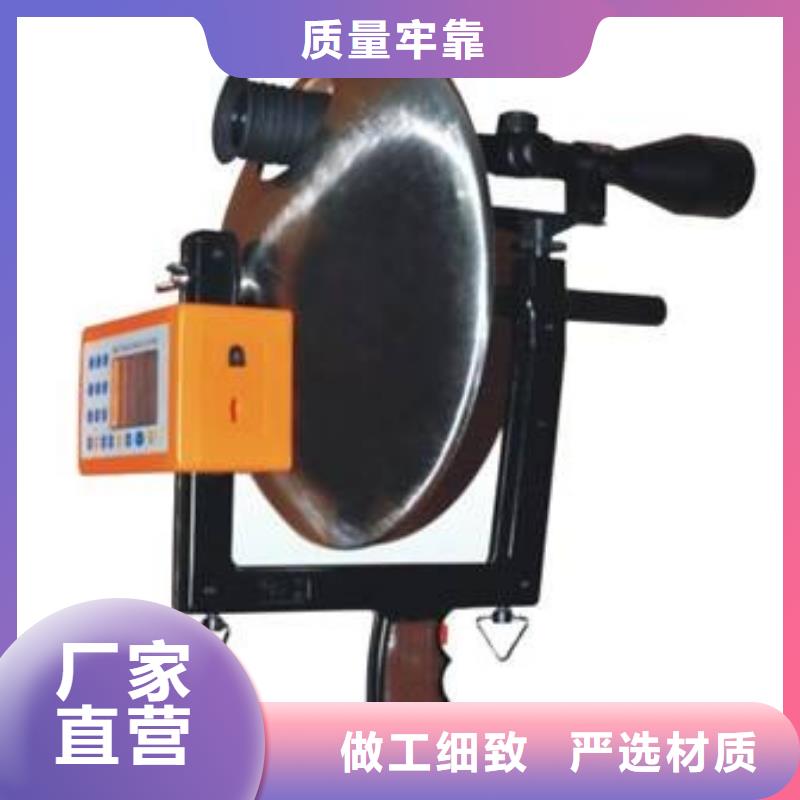

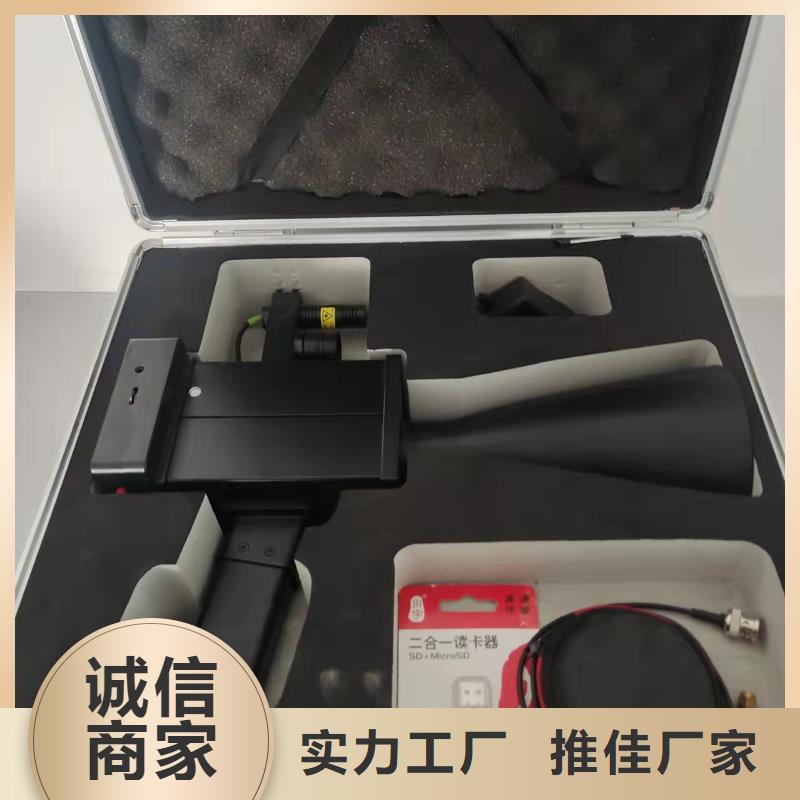

手持式超声波局部放电检测仪产品视频展示,生动直观,助您了解产品优势,为购买决策增添信心。
产品参数 | |
---|---|
产品价格 | 555/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 2 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 6 |
工作温度 | 45 |

手持式超声波局部放电检测仪,【天正华意电气设备(杭州市分公司)tianzh3611-3】始终坚持以客户为中心,提供齐全的产品系列和服务体验。我们的手持式超声波局部放电检测仪产品以性价比高、耐用可靠而广受客户信赖和好评。联系人:杨经理-【18762195566】,地址:平度市平安路2号。

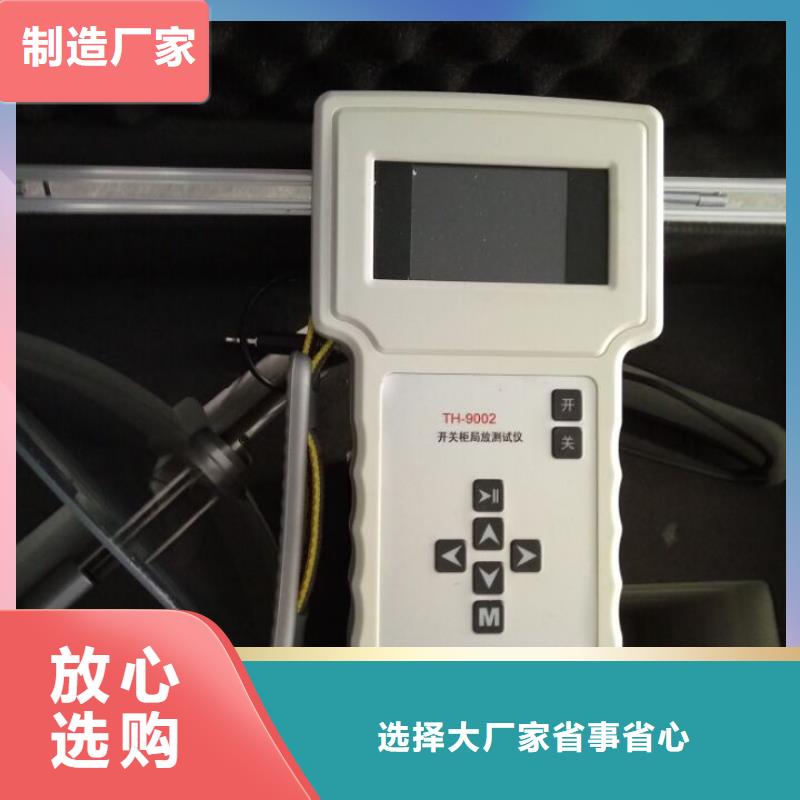

手持式超声波局部放电检测仪该便携式局放巡检仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、GIS、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。该便携式局放巡检仪由2通道便携式巡检测试仪主机、局放巡检软件、高频电流互感器(开口圆形互感器)、超声波传感器、超高频传感器 、TEV传感器、校准脉冲发生器、同轴电缆等组成。图1.1 便携式局放巡检仪二、产品主要特点介绍 1、抗干扰能力较强,检测数据准确利用数字滤波技术,可以有效地现场干扰,在强干扰环境下也能实现局部放电测量。2、高灵敏度的传感器,能够灵敏反映设备内部的局部放电状态采用宽频带局部放电超高频传感器,检测频带可覆盖300MHz-1.5GHz(任意频带可选),可有效采集到 GIS设备内部的局部放电信号。超声传感器采用目前进的技术,实际应用验证,可检测到微弱的放电信号,确保可以有效检测到高压设备内部的局部放电信号。TEV传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料,内置接收电极,与开关柜柜壁形成电容,可将柜内放电信号耦合到传感器中进行信号处理,确保可以有效检测到开关柜内部的局部放电信号。高频电流互感器采用有源零磁通设计原理,不仅能够满足mA电流信号的采集,而且具有很强的抗干扰能力。3、安装简单方便接触式超声传感器可直接贴附在高压设备的外壁上,操作简单而且。高频电流互感器为圆形开口式设计,便于卡装在不同接地线上。4、连接简单方便系统采用多种连接方式,传感器与主机之间选用BNC、SMA接口、光纤三种方式,便于使用。

手持式超声波局部放电检测仪主机接线介绍巡检测试仪主机电源线可不接,内置电池可正常持续工作时间不低于4小时;当主机电池没电无法正常工作时,可将巡检测试仪主机电源接在(AC220V/50HZ)的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器(UHF)此传感器主要用在对GIS设备进行局部放电检测。具体操作如下:取BNC-BNC同轴电缆一条,一端连接主机CH1、CH2,另一端连接超高频传感器的BNC输出端(如图5.1所示)。图5.15.2 接触式超声传感器此传感器主要用在对GIS设备进行局部放电检测,具体操作如下:取BNC-BNC同轴电缆一条,一端连接主机CH1、CH2,另一端连接接触式超声波传感器BNC输出端(如图5.2所示)。图5.25.3 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测,具体操作如下:取BNC-BNC同轴电缆一条,一端连接主机CH1、CH2、CH3或CH4,另一端连接超声波传感器BNC输出端(如图5.3所示)。图5.35.4 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下:取BNC-BNC同轴电缆一条,一端连接主机CH1、CH2,另一端连接高频电流互感器BNC输出端(如图5.4所示)。5.4图5.5 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测,具体操作如下:TEV电信号连接方式取BNC-SMA同轴电缆一条,将BNC端连接主机CH1、CH2,另一端连接复合式TEV传感器SMA头标有“OUT+12V”端(如图5.5所示)。图5.5六、软件操作说明6.1 主面板显示区域介绍主面板主要包括:实时波形显示区域、实时放电量显示区域、放电次数、红绿灯、工具栏组成。工具栏主要由设置、校准、统计下限、量程、功能几部分组成。图6.16.1.1 建立试验在主界面工具栏点击“试验”按钮(如图6.2所示),弹出“实验列表”窗口,在相应的空白处输入“试品名称”、“试品型号”、“试验人员”、“试验日期”、等基本情况,点击按钮。或者也可以从试验列表里选择已经建立的试验项目(如图6.3所示)。填写或选择完成后点击确定即可。

手持式超声波局部放电检测仪装置内置大容量锂电池,可长时续航本装置有蓄电池和外接电源两种供电方式,使用蓄电池供电可以方便的对大范围内的高压设备进行检测,蓄电池的持续工作时间不低于4小时;如需长时间连续使用只需提供AC220V±10%交流电源即可。三、技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能,适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1)IEC60270 《局部放电测量》2)GB/T7354 《局部放电测量》3.3 使用环境1)环境温度: -10℃~50℃2)相对湿度:≤95%。3)海拔高度:≤1000m3.4 主机技术参数测量通道:2个独立测量通道,每个通道支持光、电双输入模式采样精度:12Bit采样速率:每通道60MHz检测灵敏度:1pC测量范围:1pC~100nC本量程非线性误差: ≤±5%可测试品的电容量范围: 6pF~250μF抗电压冲击能力:2500V,信号端口端,电源端,对地(正、负)充电电源: AC220V±10%;频率50Hz;功率65dbm3.5.2 接触式超声传感器 检测频带 20kHz~120kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带 10kHz~30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 超声信号、电信号超声测量频带 20kHz~120kHz(中心频率为40kHz)TEV测量频带 10MHz-100MHz 四、主机操作说明4.1 主机面板介绍CHARGE:主机的电源供给,将巡检测试仪主机电源接在(AC220V/50HZ)的电源插座上进行充电。EXT-SYS:用于外同步接线。ON:打开开关,主机开始运行(需要长按时间至少在6s以上)。CH1:将传感器检测到的信号高压设备放电信号输入主机。CH2:将传感器检测到的信号高压设备放电信号输入主机。红色船型开关:主机接有源传感器时的供电开关。
